宽禁带半导体应用领域

宽禁带半导体应用领域 wide bandgap semiconductors applications area

根据第三代半导体的发展情况，其主要应用为半导体照明、电力电子器件、激光器和探测器、以及其他4个领域，每个领域产业成熟度各不相同。在前沿研究领域，宽禁带半导体还处于实验室研发阶段。

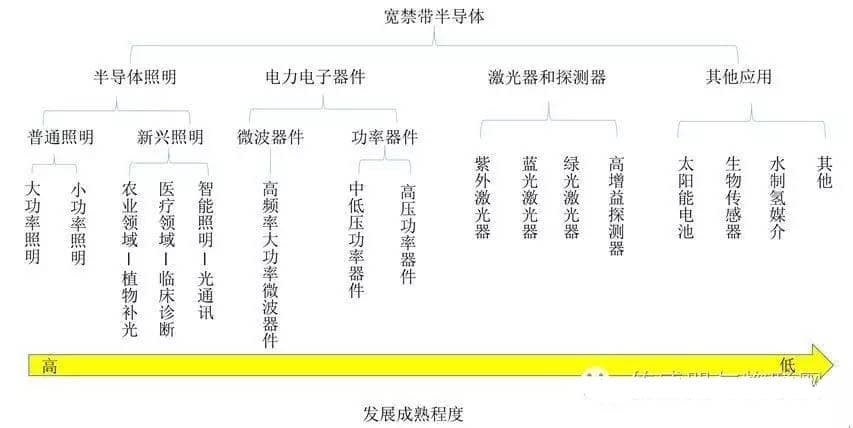

第三代宽禁带半导体材料应用领域
半导体照明方面，蓝光LED用衬底材料划分技术路线。GaN基半导体，衬底材料的选择包括蓝宝石（(Al2O3）、SiC、Si、GaN以及AlN等。前三种材料各有优劣，后两者产业化为时尚远。蓝宝石应用最广，成本较低，不过导电性差、热导率低；单晶硅衬底尺寸最大、成本最低，但存在先天性晶格失配与热失配；碳化硅性能优越，但衬底本身的制备技术有难度。
